DVI矩陣16進16出
發布日期：2019-12-20出處：DVI矩陣 作者：屏冠 點擊：

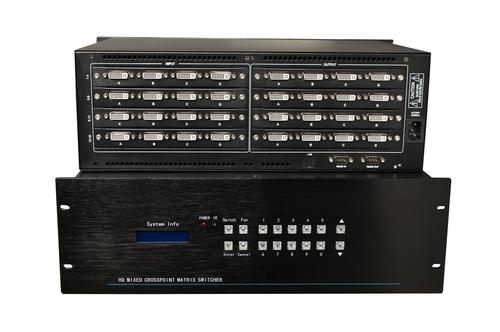

DVI 16X16 矩陣
DVI矩陣切換器可以將多路高清的計算機信號切換到多臺顯示終端，使用標準的DVI電纜直接與計算機顯卡相連接。采用高性能數字處理芯片，輸入前端精確自適應補償和信號長距離傳輸失真補償技術將信號傳輸達45米（輸入30米，輸出15米，具體視現場環境及線纜的質量而定）；完全支持1920x1200@60分辨率；支持DVI的DDC通道的切換，可以支持任意輸入設置為默認的EDID參數；支持DVI1.0規范中的DVI-D全數字T.M.D.S信號；支持多通道同時切換，地址設置等功能；全貼片SMD工藝，特有ESD靜電保護功能；可設置ID地址實現多機級聯；16路進8路出DVI矩陣的切換靈活：手動遙控（一鍵切換）、電腦軟件、網絡、可設置自動循環等多種控制方式。適用于小型系統的計算機視頻的傳輸應用，應用學校﹑醫院等場合。（該產品通常也稱為：16路進16路出DVI矩陣）
產品參數：
帶寬：3.15GHz，全數字；最大支持分辨1920x1200@60
位時鐘抖動(ClockJitter)：<0.15Tbit；最大傳輸延時：5nS(±1nS)；切換速度：150ns(最長時間)
信號輸入
接口形式：通用插座/孔頭DVI-I（僅支持DVI-D信號）
信號強度：T.M.D.S+/-0.4Vpp，最小T.M.D.S2.9V；最大電平：3.3V；阻抗：50Ω
傳輸距離：建議最大輸入距離小于30米，在1920x1200@60時
信號輸出
接口形式：通用插座/孔頭DVI-I（僅支持DVI-D信號）
信號強度：T.M.D.S+/-0.4Vpp，最小T.M.D.S2.9V；最大電平：3.3V；阻抗：50Ω
傳輸距離：建議最大輸出距離小于15米，在1920x1200@60時（推薦使用認證過的DVI專用線材）
功耗：30～150W（視具體型號確定功耗）；溫度：0℃～45℃
串接接口：RS232,9孔D-Sub型連接器，端口2，3，5分別直通
串口參數：9600bps、8位數據、1位起始位、1位停止位、無校驗，無流控
輸入電壓：AC100～240V；50/60Hz
