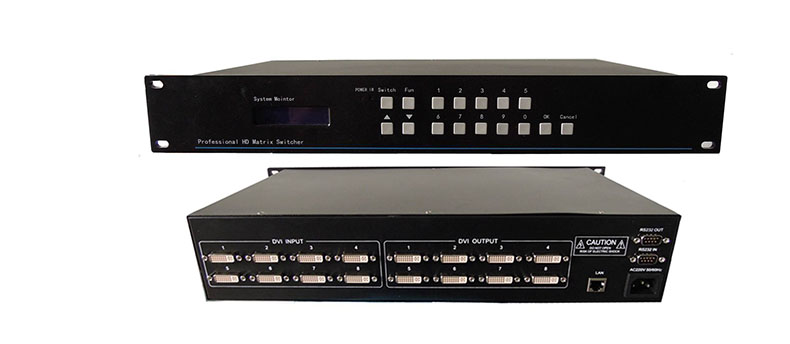

DVI 8X8 矩陣

•采用高性能處理器，運行速度更快，系統更穩定 ；

•采用高速數字交換技術，完美解決串?dāng)_、重影與拖尾現象；

•8路DVI視頻信號輸入；8路DVI視頻信號輸出；

•采用美國10.5GHz高帶寬芯片，圖像特別清晰；

•支持 DVI1.0 協議；

•支持EDID可擦寫與EDID自適應功能，更好適應現場多樣化的顯示設備，提高兼容性；

•支持信號時序重整, CEC, 36位真彩技術；

•采用數字同步識別處理（DSIP）技術；

•支持無縫集成CMMAW技術和CCSEB電源管理技術；

•采用3D全新藍色矩陣式顯示屏，全鋁合金拉絲面板；

•主機顯示屏采用中英文高分辨率顯示屏，支持開機LOGO燒錄定制；

•內置輪循切換功能，能任意設定間隔時間和輪詢通道；

•內置9組場景存儲功能，能直接在面板操作；

•支持視頻類型DVI1.0 規范中的DVI全數字T.M.D.S.信號；

•視頻信號輸入、輸出端采用全數字DVI-D接口；

•支持輸入信號狀態監測，能實時監測和顯示當前各輸入通道是否有效的信號接入；

•支持負載接入狀態監測，能實時監測和顯示輸出通道是否連接有負載；

•全貼片SMD工藝，特有ESD靜電保護功能；

•支持按鍵，紅外遙控，RS232串口等多種控制方式，可選配局域網、APP控制；

•特有TCP/IP網絡控制管理功能，通過以太網控制矩陣（選配功能）；

•輸出帶有預加重功能，以便長線傳輸后接收端仍可接收信號，使用高品質DVI線纜，輸入傳輸距離可達20米，輸出傳輸距離可達20米；

•本產品帶有斷電現現場切換記憶保護、視頻同步或分離切換等功能；

•具備RS232通訊通訊接口，可以方便與電腦、遙控系統或各種遠端控制設備（其他所有控制系統）配合使用；

•全球通用寬電壓設計，可適應交流100～240V，50/60Hz；


8進8出DVI矩陣 參數：

• 帶寬：4.95Gbps，全數字
• 分辨率支持4K×2K，3840*2160/30Hz；1920*1200/60Hz；1080P；3D&720P
• 位時鐘抖動(ClockJitter)：<0.15Tbit；最大傳輸延時：5nS(±1nS)；切換速度：150ns(最長時間)

信號輸出

• 接口形式：通用插座/孔頭DVI-I（僅支持DVI-D信號）
• 信號強度：T.M.D.S+/-0.4Vpp，最小T.M.D.S2.9V；最大電平：3.3V；阻抗：50Ω
• 傳輸距離：輸入傳輸距離可達30米，輸出傳輸距離可達30米

信號輸出

• 接口形式：通用插座/孔頭DVI-I（僅支持DVI-D信號）
• 信號強度：T.M.D.S+/-0.4Vpp，最小T.M.D.S2.9V；最大電平：3.3V；阻抗：50Ω
• 傳輸距離：輸入傳輸距離可達30米，輸出傳輸距離可達30米

同步信號

• 串接接口：RS232，9孔D-Sub型連接器，端口2，3，5分別直通
• 串口參數：9600bps、8位數據、1位起始位、1位停止位、無校驗，無流控
• 輸入電壓：AC100～240V；50/60Hz
• 2U機箱尺寸：480×250×88mm(長×寬×高）約7.0Kg
• 隨機配件：RS-232線、遙控器1個、控制軟件光盤、說明書、保修卡、合格證
