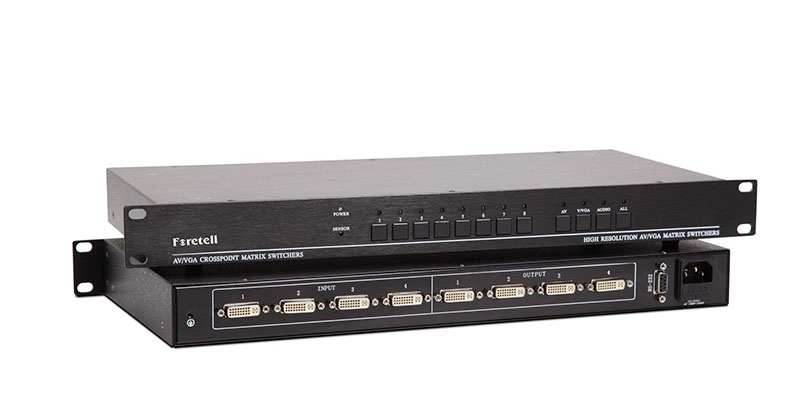

DVI 4X4 矩陣
4進4出DVI矩陣是固定DVI矩陣切換器系列，采用高性能數字處理芯片，輸入輸出端自適應補償和信號長距離傳輸失真補償技術將信號傳輸達60米（輸入支持30米，輸出支持30米）；支持4K×2K，3840*2160/30Hz；1920*1200/60Hz；1080P；3D&720P；支持DVI的DDC通道的切換，可以支持任意輸入設置為默認的EDID參數；支持DVI1.0規范中的DVI-D全數字T.M.D.S信號；支持多通道同時切換，地址設置等功能；全貼片SMD工藝，特有ESD靜電保護功能；可設置ID地址實現多機級聯；固定DVI矩陣切換器完全按照19寸標準機柜設計。
4進4出DVI矩陣 參數
- 帶寬：4.95Gbps，全數字
- 分辨率支持4K×2K，3840*2160/30Hz；1920*1200/60Hz；1080P；3D&720P
- 位時鐘抖動(ClockJitter)：<0.15Tbit；最大傳輸延時：5nS(±1nS)；切換速度：150ns(最長時間)
信號輸出
- 接口形式：通用插座/孔頭DVI-I（僅支持DVI-D信號）
- 信號強度：T.M.D.S+/-0.4Vpp，最小T.M.D.S2.9V；最大電平：3.3V；阻抗：50Ω
- 傳輸距離：輸入傳輸距離可達30米，輸出傳輸距離可達30米
信號輸出
- 接口形式：通用插座/孔頭DVI-I（僅支持DVI-D信號）
- 信號強度：T.M.D.S+/-0.4Vpp，最小T.M.D.S2.9V；最大電平：3.3V；阻抗：50Ω
- 傳輸距離：輸入傳輸距離可達30米，輸出傳輸距離可達30米
同步信號
- 串接接口：RS232，9孔D-Sub型連接器，端口2，3，5分別直通
- 串口參數：9600bps、8位數據、1位起始位、1位停止位、無校驗，無流控
- 輸入電壓：AC100～240V；50/60Hz
- 1U機箱尺寸：480×250×44mm(長×寬×高）約5.5Kg
- 隨機配件：RS-232線、遙控器1個、控制軟件光盤、說明書、保修卡、合格證
