HDMI矩陣16進16出
發布日期：2019-12-19出處：HDMI矩陣 作者：屏冠 點擊：

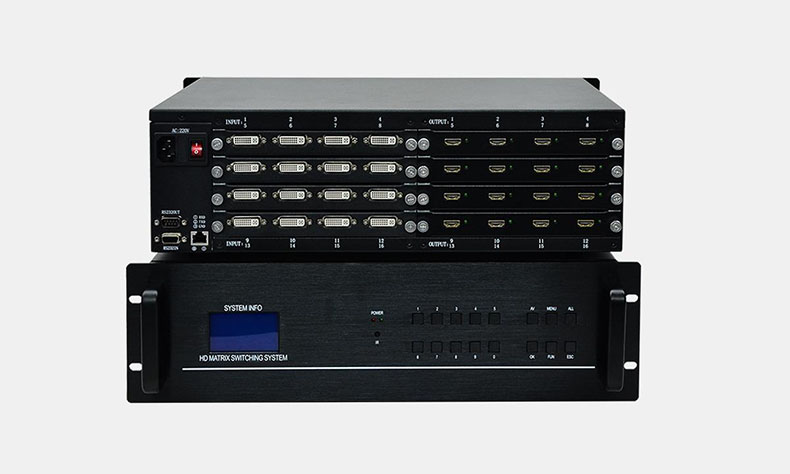

HDMI 16X16 矩陣
性能特點：
1.允許任意HDMI顯示器隨時接收信號源信號；
性能特點：
1.允許任意HDMI顯示器隨時接收信號源信號；
2.允許任意信號源信號同時在多路顯示器上展示；
3.支持480p, 720p, 1080i, and 1080p分辨率, 最高的視頻分辨率高達1080P；
4.支持HDMI 165MHZ的時鐘帶寬，每通道1.65Gbps數據帶寬；
5.支持無壓縮音頻如LPCM；
6.支持壓縮數字音頻信號傳輸；
7.支持 HDCP 設備；
8. 支持HDMI to HDMI或者DVI to HDMI 線與本機輸入端和輸出端的連接；
9.支持通過前面板按鍵盤、遙控器或者RS-232，RS-485控制顯示設備的輸入源；
10.LED燈指示輸入端口的狀態;
11.不同聲音指示指令是否接收正確;
12.全部兼容HDMI1.3；
13.具有均衡和放大能力，確保通過長電纜沒有質量損失的HDMI信號的傳輸；
14.獨特的DDC通道及EDID管理功能；
15.標準5U高度工業機箱，內置開關電源設計；
技術參數：
協 議：支持HDCP1.3協議，支持HDMI1.3協議，兼容DVI1.0協議
最大傳輸延時：5nS(±1nS)
切換速度：150 ns(最長時間)
信號類型：HDMI 1.3規范中的 HDMI-A全數字T.M.D.S. 信號
微分相位：0.05o(RL=150Ω)
微分增益：0.05%(RL=150Ω)
數據傳輸率：2.25GBits
信號輸入
信號類型：HDTV 高清信號
接 口：Type-A型HDMI鎖扣母頭
最小電平：0.5Vp-p
最大電平：1.0Vp-p
差分阻抗：100Ω
回波損耗：-30db@5MHz
信號輸出
信號類型：HDTV 高清信號
接 口：HDMI 接口 A 型 19 針母頭
輸出電平：0.7Vp-p
差分阻抗：100Ω
回波損耗：-30db@5MHz
直流補償：最大 5mV
串接接口：RS232, 9孔D-Sub型連接器，端口2，3，5分別直通
串口參數：9600bps、8位數據、1位起始位、1位停止位、無校驗，無流控
功 耗：30～150W（視具體型號確定功耗）
溫 度：0℃～45℃
輸入電壓：AC 100～240V；50/60Hz
